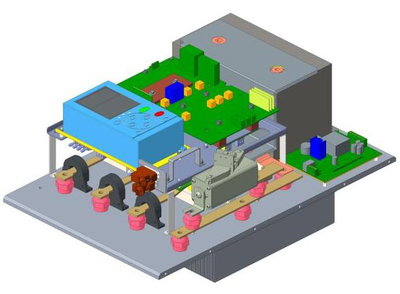

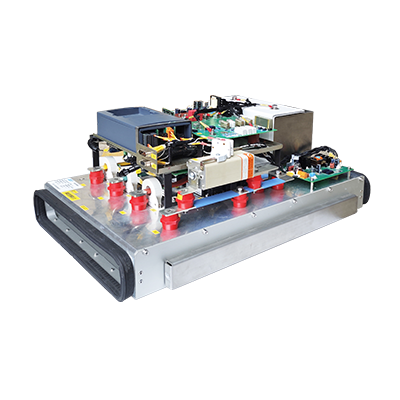

400V 130kVA 辅助逆变器模块
130kVA辅助逆变器模块是一款轻量化、高效节能的模块。为车辆提供所需的交流辅助电源。
地铁车辆
系统组成
功能描述
130kVA辅助逆变器模块将DC650V直流电压转换成三相380V/50Hz/PWM输出，经后端LC滤波电路后给交流辅助负载供电。（注：输出电压/频率可调）
技术特征
技术参数
| 输入电压 | DC650V |
| 输入电压范围 | DC550～750V |
| 输出电压 | 三相380V±5% |
| 输出频率 | 50Hz±0.5Hz |
| 输出容量 | 130kVA |
| 输出波形 | PWM |
| 效率 | ≥98% |
| 防护等级 | IP00 |
| 尺寸 | 610*400*260mm |
| 重量 | 36kg |
| 通讯方式 | CAN通讯、维护 |
| 环境温度 | -25℃～+45℃ |
控制和监控
130kVA辅助逆变器模块控制板与外部控制器通过I/O信号、CAN通讯完成数据交换。控制板根据外部控制器传送的控制命令驱动模块开关管的开通/关断，同时记录模块状态信息，并通过通讯传送给外部控制器，便于获取130kVA辅助逆变器模块状态。
冷却方式
130kVA辅助逆变器模块采用强迫风冷进行散热，外部提供冷却风。（注：辅助逆变器模块也可采用液冷散热）
结构设计
130kVA辅助逆变器模块采用平装或吊装。单个模块体积小、重量轻便于现场维护。
诊断和维护
130kVA辅助逆变器模块设有CAN维护接口和PTU维护软件。通过电脑连接PTU，可实时监控辅助逆变器模块的运行数据和状态。同时PTU具体故障诊断和故障记录功能。可通过PTU查看当前故障状态，并下载故障数据分析解决故障。
应用说明
130kVA辅助逆变器模块在中国地铁车辆、城际动车组变流器上均有装车运用。
