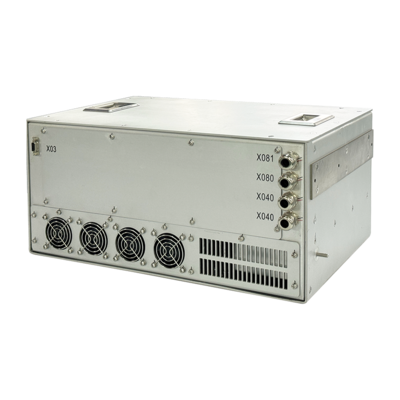

220V 3.5kVA 单相逆变器
单相逆变器是一款轻量化、高效节能的轨道交通产品。为轨道车辆提供生活用电。
智能动车组
系统组成
输入网侧电路
预充电电路
DC/DC隔离电路
逆变电路
输出滤波电路
控制板
功能描述
单相逆变器将DC110V直流电压转换成与输入隔离的单相220V/50Hz输出给后端的生活设备供电。
技术特征
技术参数
| 输入电压 | DC110V |
| 输入电压范围 | DC77～137.5V |
| 输出电压 | 单相220V±5% |
| 输出频率 | 50Hz±0.5Hz |
| 输出容量 | 3.5kVA |
| 隔离方式 | 高频变压器隔离 |
| 效率 | ≥96% |
| 防护等级 | IP65 |
| 尺寸 | 500*320*230mm |
| 重量 | 26kg |
| 通讯方式 | RS485通讯、维护 |
| 环境温度 | -40℃～+40℃ |
控制和监控
单相逆变器控制板与外部控制器通过I/O信号、RS485通讯完成数据交换。控制板根据外部控制器传送的控制命令驱动各个开关管的开通/关断，同时记录逆变器状态信息，并通过通讯传送给外部控制器，便于获取单相逆变器状态。
冷却方式
单相逆变器自带冷却风扇进行强迫风冷散热。

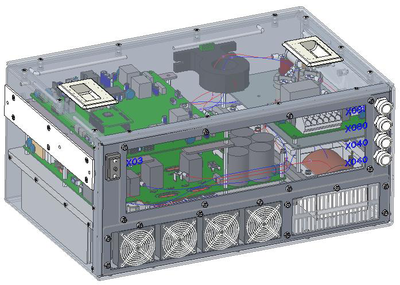

结构设计
单相逆变器采用车内平装，箱体主要材质为铝合金。整个产品重量轻便于现场维护。
诊断和维护
单相逆变器设有RS485维护接口和PTU维护软件。通过电脑连接PTU，可实时监控单相逆变器的运行数据和状态。同时PTU具体故障诊断和故障记录功能。可通过PTU查看当前故障状态，并下载故障数据分析解决故障。
应用说明
单相逆变器在中国的智能动车组上已批量装车运用。
